［VR 360］Zeman 自動化鋼構造梁組立工場バーチャル工場ツアー
Zeman Machines は、構想段階から稼働開始までを一貫して担う、ターンキーソリューションのスペシャリストとして世界的に高く評価されています。 更地（グリーンフィールド）から、構造用鋼材および／または外装材（クラッディング）の製造工場を立ち上げるために必要なすべてを提供。工場レイアウト設計、設備の据付・試運転（コミッショニング）、各種搬送・組立機器の導入に加え、従業員の採用・トレーニングまでを包括的にサポートします。Zeman は、最高水準の自動化と生産効率を追求し、最短期間での収益化（ROIの最大化）を実現することを目的としたシステムを設計・構築しています。

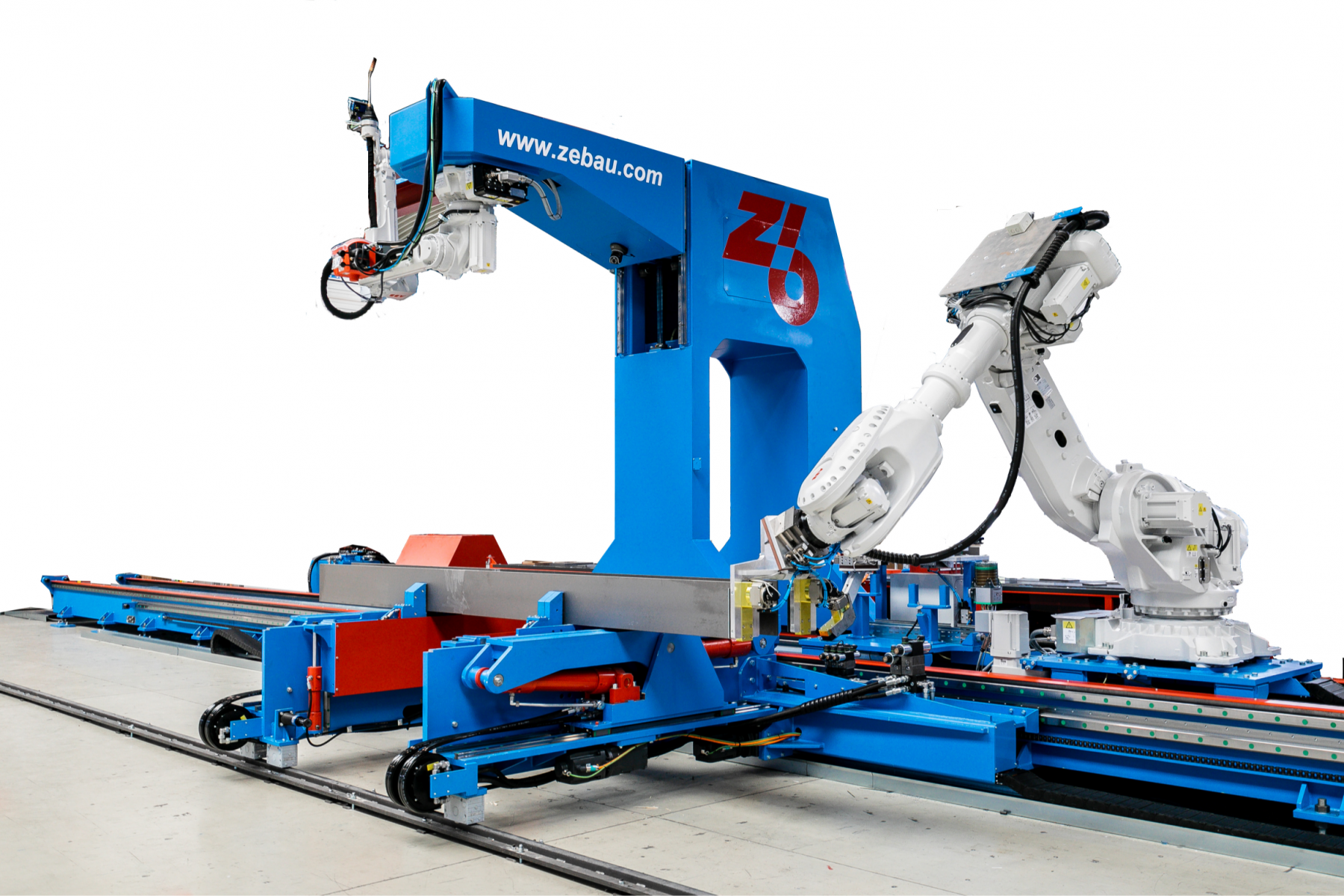

SBA SR COMPACT
コンパクトで導入しやすい SBA Single Rail Compact は、「まずは自動化を始めたい」中小規模工場に最適な一台です。効率的なタック溶接・溶接工程により、生産量の拡大と次の成長ステージへの足がかりを提供します。
特長
- シングルレール構造
組立ロボットと溶接ロボットが同一レール上を移動。省スペース設計で、フォークリフトによる材料投入も容易。 - トーチ搭載レーザー計測
材料寸法を測定し、ゼロ基準点を自動設定。 - 仮付・多層溶接ロボット
ビーム組立を完全自動化し、高品質な溶接を実現。 - パーツスキャニング
ADD パーツを全数検査し、3Dモデルと照合。 - パーツロボット
ADD パーツを正確な溶接位置へ自動配置。 - プロファイル回転装置
ビームを360°回転させ、連続自動生産と高効率加工を実現。 - クランプユニット
仮付・溶接時にメインプロファイルを確実に固定。 - マシンコントロール
全工程を自動化し、安全な位置から一元管理。 - ProFIT ソフトウェア
組立・溶接工程のワークフローを半自動生成。

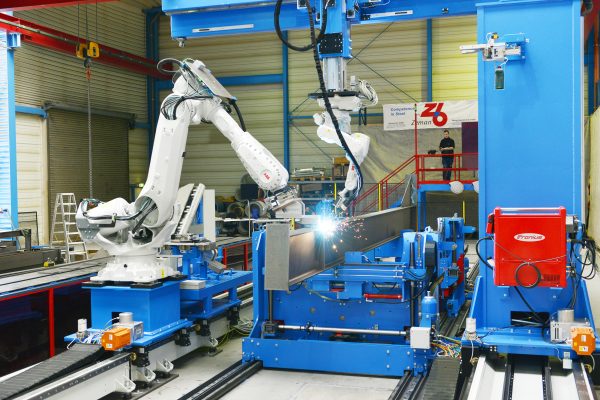

SBA COMPACT
SBA Compactは、組立工程に最適化されたコンパクトなロボット溶接システムです。1台のロボットで組立溶接・仮付溶接・本溶接までを一貫して対応します。H形鋼などのビーム材の投入・搬出はクレーンで行い、ライン全長はわずか26m。省スペース設計でありながら、高い生産性と安定した溶接品質を実現します。
特長
- コンパクト設計
組立工程に最適化された省スペースライン。全長約26mに収まります。 - レーザー計測
材料寸法を測定し、ゼロ基準点を自動設定。 - 仮付・溶接ロボット
組立・仮付・本溶接を1台のロボットで完全自動化。 - パーツスキャニング
ADD パーツを全数検査し、3Dモデルと照合。 - パーツロボット
ADD パーツを正確な溶接位置へ自動配置。 - プロファイル回転装置
ビームを360°回転させ、高効率な加工を実現。 - クランプユニット
仮付・溶接時にメインプロファイルを確実に固定。 - マシンコントロール
全工程を自動化し、安全な位置から一元管理。 - ProFIT ソフトウェア
組立・溶接工程のワークフローを半自動生成。

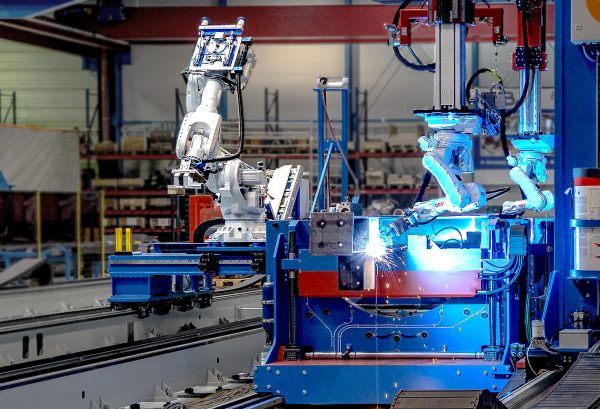

SBA CONTI
作業者1名で高効率連続生産。自動ビーム矯正を備え、お客様の工程に合わせてカスタマイズ可能な高生産性ラインです。
特長
- 高自動化ライン
メインプロファイルの自動投入・自動搬出、可動式 ADD パーツテーブルを標準装備。 - レーザー計測
材料寸法を測定し、ゼロ基準点を自動設定。 - 仮付・溶接ロボット
ビーム組立を完全自動化。ダブルラインでは最大4台の溶接ロボットに対応。 - パーツスキャニング
ADD パーツを全数検査し、3Dモデルと照合。 - パーツロボット
ADD パーツを正確な溶接位置へ自動配置。 - プロファイル回転装置
ビームを360°回転させ、連続自動生産を実現。 - クランプユニット
仮付・溶接時にメインプロファイルを確実に固定。 - マシンコントロール
全工程を自動化し、安全な位置から一元管理。 - ProFIT ソフトウェア
組立・溶接工程のワークフローを半自動生成。

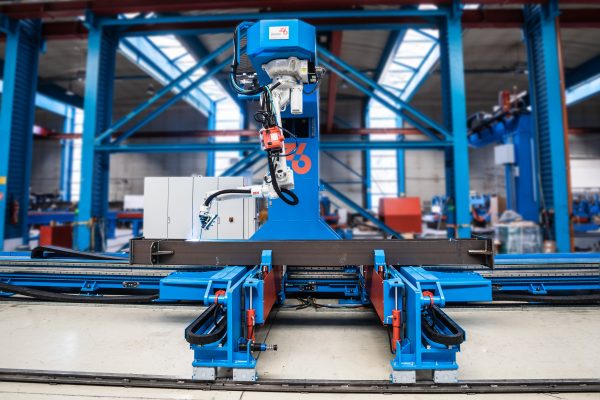

SBW TERMINATOR
SBW Terminator は、止まることなく安定した溶接性能を発揮する高効率溶接セルです。プロファイル回転機構を統合し、最大幅760mmまでの構造用鋼材溶接に対応します。既存の生産ラインへもスムーズに組み込み可能。デュプレックス構成にも対応し、SBA SR Compact 760 と直列接続することで、さらなるスループット向上を実現します。両機は同一の自動生成生産ファイルで動作し、一貫した生産管理が可能です。
特長
- 溶接セル設計
SBA Compact をベースにした溶接セル。2ワークステーション・2台の溶接ロボットを備えたデュプレックス構成にも対応。 - レーザー計測
材料寸法を測定し、ゼロ基準点を自動設定。 - 溶接ロボット
溶接工程を完全自動化し、安定した高品質溶接を実現。 - プロファイル回転装置
ビームを360°回転させ、高効率かつ連続した自動生産を可能に。 - クランプユニット
溶接時にメインプロファイルを確実に固定。 - マシンコントロール
全工程を自動化し、安全な位置から生産状況とデータを一元管理。 - ProFIT ソフトウェア
溶接工程のワークフローを半自動生成。

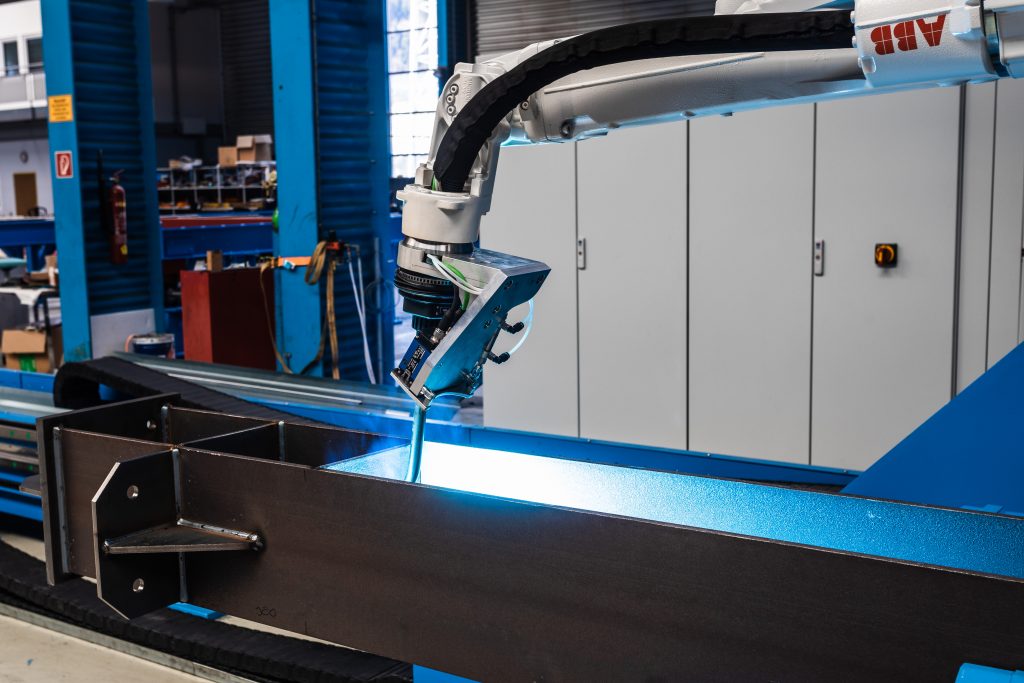

SBW ECO
SBW Eco は、プロファイル回転装置を統合した高生産性溶接ロボットです。最大幅1100mmまでの構造用鋼材に対応し、SBW Terminator を上回る処理能力を発揮します。溶接ロボットを1台追加した SBW Eco＋ により、さらなる生産能力向上が可能。また、デュプレックス構成にも対応し、高ボリューム生産に柔軟に対応します。
特長
- 溶接セル設計
SBA Compact をベースにした溶接セル。高ボリューム生産に対応。 - レーザー計測
材料寸法を測定し、ゼロ基準点を自動設定。 - 溶接ロボット
溶接工程を完全自動化し、高品質で安定した溶接を実現。 - プロファイル回転装置
ビームを360°回転させ、効率的な連続自動生産を可能に。 - 大径プロファイル対応
最大幅1100mmまでの構造用鋼材に対応。 - 拡張構成対応
溶接ロボット追加による SBW Eco＋、およびデュプレックス構成に対応。 - クランプユニット
溶接時にメインプロファイルを確実に固定。 - マシンコントロール
全工程を自動化し、安全な位置から生産データを一元管理。 - ProFIT ソフトウェア
溶接工程のワークフローを半自動生成。
カタログなどさらに詳しい情報は下記よりお問い合わせください
